Catalogo SMECAP

Catalogo / POZZETTI / Pozzetto di raccordo

POZZETTI	Pozzetto di raccordo

Voce di capitolato

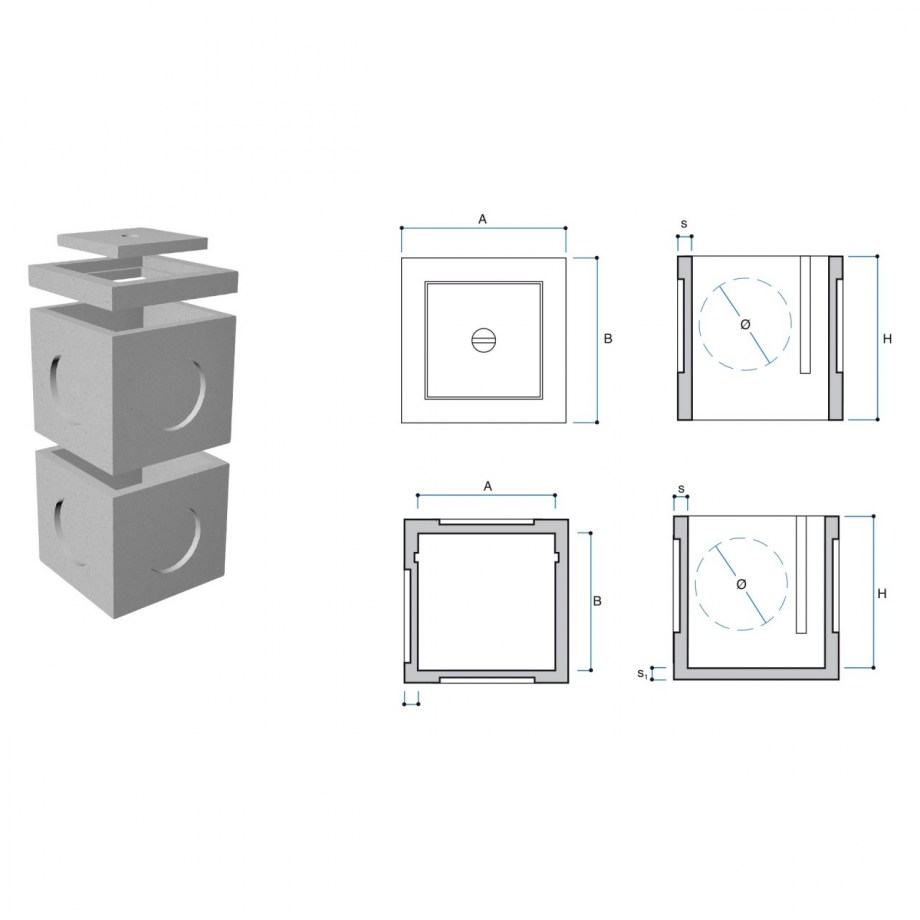

Pozzetto realizzato con elementi prefabbricati in calcestruzzo vibrato, munito di impronte laterali per l'inserimento dei tubi e completo di chiusino pedonabile.

Codice	Tipo	Descrizione	P.V.R.	A cm	B cm	Ø cm	S cm	S1 cm	S2 cm	H cm	Peso Kg	Dim. pedana cm	Pezzi su pedana	Peso pedana Kg	Portata motrice pz.	Portata autotreno pz.
PL1010CH	100x100	Chiusino 100x100x10	V	116	116				10		312	116x116x50	5	1,560	35	90
PL1010FN	100x100	Fondo 100x100	V	100	100	75	8	9		100	840				14	34
PL1010PL	100x100	Prolunga 100x100 H100	V	100	100	75	8			100	662				18	42
PL3030CH	30x30	Chiusino 30x30x6	V	40	40				6		14	120x120x30	45	630	900	1980
PL3030FN	30x30	Fondo 30x30	V	30	30	13	5	4		30	43	120x120x136	36	1,548	288	648
PL3030PL	30x30	Prolunga 30x30 H34	V	30	30	13	5			34	37	120x120x136	36	1,332	288	756
PL4040CH	40x40	Chiusino 40x40x7	V	50	50		7				28	100x100x70	20	560	440	1000
PL4040FN	40x40	Fondo 40x40	V	40	40	22	5	4		40	82	90x90x150	12	984	144	336
PL4040PL	40x40	Prolunga 40x40 H44	V	40	40	22	5			44	72				170	390
PL5050CH	50x50	Chiusino 50x50x8	V	60	60				8		46	120x120x40	20	920	260	600
PL5050FN	50x50	Fondo 50x50	V	50	50	30	5	5		49	150				80	188
PL5050PL	50x50	Prolunga 50x50 H54	V	50	50	30	5			54	135				90	210
PL6060CH	60x60	Chiusino 60x60x8	V	70	70				8		70	70x70x80	10	670	180	420
PL6060FN	60x60	Fondo 60x60	V	60	60	40	5	5		55	223				54	126
PL6060PL	60x60	Prolunga 60x60 H60	V	60	60	40	5			60	180				67	156
PL8080CH	80x80	Chiusino 80x80x10	V	92	92				10		194	92x92x50	5	970	60	145
PL8080FN	80x80	Fondo 80x80	V	80	80	60	6.5	6		74	457				26	62
PL8080PL	80x80	Prolunga 80x80 H80	V	80	80	60	6.5			80	375				32	75

Chiusino 100x100x10
Codice	PL1010CH
Tipo	100x100
P.V.R.	V
A cm	116
B cm	116
Ø cm
S cm
S1 cm
S2 cm	10
H cm
Peso Kg	312
Dim. pedana cm	116x116x50
Pezzi su pedana	5
Peso pedana Kg	1,560
Portata motrice pz.	35
Portata autotreno pz.	90

Fondo 100x100
Codice	PL1010FN
Tipo	100x100
P.V.R.	V
A cm	100
B cm	100
Ø cm	75
S cm	8
S1 cm	9
S2 cm
H cm	100
Peso Kg	840
Dim. pedana cm
Pezzi su pedana
Peso pedana Kg
Portata motrice pz.	14
Portata autotreno pz.	34

Prolunga 100x100 H100
Codice	PL1010PL
Tipo	100x100
P.V.R.	V
A cm	100
B cm	100
Ø cm	75
S cm	8
S1 cm
S2 cm
H cm	100
Peso Kg	662
Dim. pedana cm
Pezzi su pedana
Peso pedana Kg
Portata motrice pz.	18
Portata autotreno pz.	42

Chiusino 30x30x6
Codice	PL3030CH
Tipo	30x30
P.V.R.	V
A cm	40
B cm	40
Ø cm
S cm
S1 cm
S2 cm	6
H cm
Peso Kg	14
Dim. pedana cm	120x120x30
Pezzi su pedana	45
Peso pedana Kg	630
Portata motrice pz.	900
Portata autotreno pz.	1980

Fondo 30x30
Codice	PL3030FN
Tipo	30x30
P.V.R.	V
A cm	30
B cm	30
Ø cm	13
S cm	5
S1 cm	4
S2 cm
H cm	30
Peso Kg	43
Dim. pedana cm	120x120x136
Pezzi su pedana	36
Peso pedana Kg	1,548
Portata motrice pz.	288
Portata autotreno pz.	648

Prolunga 30x30 H34
Codice	PL3030PL
Tipo	30x30
P.V.R.	V
A cm	30
B cm	30
Ø cm	13
S cm	5
S1 cm
S2 cm
H cm	34
Peso Kg	37
Dim. pedana cm	120x120x136
Pezzi su pedana	36
Peso pedana Kg	1,332
Portata motrice pz.	288
Portata autotreno pz.	756

Chiusino 40x40x7
Codice	PL4040CH
Tipo	40x40
P.V.R.	V
A cm	50
B cm	50
Ø cm
S cm	7
S1 cm
S2 cm
H cm
Peso Kg	28
Dim. pedana cm	100x100x70
Pezzi su pedana	20
Peso pedana Kg	560
Portata motrice pz.	440
Portata autotreno pz.	1000

Fondo 40x40
Codice	PL4040FN
Tipo	40x40
P.V.R.	V
A cm	40
B cm	40
Ø cm	22
S cm	5
S1 cm	4
S2 cm
H cm	40
Peso Kg	82
Dim. pedana cm	90x90x150
Pezzi su pedana	12
Peso pedana Kg	984
Portata motrice pz.	144
Portata autotreno pz.	336

Prolunga 40x40 H44
Codice	PL4040PL
Tipo	40x40
P.V.R.	V
A cm	40
B cm	40
Ø cm	22
S cm	5
S1 cm
S2 cm
H cm	44
Peso Kg	72
Dim. pedana cm
Pezzi su pedana
Peso pedana Kg
Portata motrice pz.	170
Portata autotreno pz.	390

Chiusino 50x50x8
Codice	PL5050CH
Tipo	50x50
P.V.R.	V
A cm	60
B cm	60
Ø cm
S cm
S1 cm
S2 cm	8
H cm
Peso Kg	46
Dim. pedana cm	120x120x40
Pezzi su pedana	20
Peso pedana Kg	920
Portata motrice pz.	260
Portata autotreno pz.	600

Fondo 50x50
Codice	PL5050FN
Tipo	50x50
P.V.R.	V
A cm	50
B cm	50
Ø cm	30
S cm	5
S1 cm	5
S2 cm
H cm	49
Peso Kg	150
Dim. pedana cm
Pezzi su pedana
Peso pedana Kg
Portata motrice pz.	80
Portata autotreno pz.	188

Prolunga 50x50 H54
Codice	PL5050PL
Tipo	50x50
P.V.R.	V
A cm	50
B cm	50
Ø cm	30
S cm	5
S1 cm
S2 cm
H cm	54
Peso Kg	135
Dim. pedana cm
Pezzi su pedana
Peso pedana Kg
Portata motrice pz.	90
Portata autotreno pz.	210

Chiusino 60x60x8
Codice	PL6060CH
Tipo	60x60
P.V.R.	V
A cm	70
B cm	70
Ø cm
S cm
S1 cm
S2 cm	8
H cm
Peso Kg	70
Dim. pedana cm	70x70x80
Pezzi su pedana	10
Peso pedana Kg	670
Portata motrice pz.	180
Portata autotreno pz.	420

Fondo 60x60
Codice	PL6060FN
Tipo	60x60
P.V.R.	V
A cm	60
B cm	60
Ø cm	40
S cm	5
S1 cm	5
S2 cm
H cm	55
Peso Kg	223
Dim. pedana cm
Pezzi su pedana
Peso pedana Kg
Portata motrice pz.	54
Portata autotreno pz.	126

Prolunga 60x60 H60
Codice	PL6060PL
Tipo	60x60
P.V.R.	V
A cm	60
B cm	60
Ø cm	40
S cm	5
S1 cm
S2 cm
H cm	60
Peso Kg	180
Dim. pedana cm
Pezzi su pedana
Peso pedana Kg
Portata motrice pz.	67
Portata autotreno pz.	156

Chiusino 80x80x10
Codice	PL8080CH
Tipo	80x80
P.V.R.	V
A cm	92
B cm	92
Ø cm
S cm
S1 cm
S2 cm	10
H cm
Peso Kg	194
Dim. pedana cm	92x92x50
Pezzi su pedana	5
Peso pedana Kg	970
Portata motrice pz.	60
Portata autotreno pz.	145

Fondo 80x80
Codice	PL8080FN
Tipo	80x80
P.V.R.	V
A cm	80
B cm	80
Ø cm	60
S cm	6.5
S1 cm	6
S2 cm
H cm	74
Peso Kg	457
Dim. pedana cm
Pezzi su pedana
Peso pedana Kg
Portata motrice pz.	26
Portata autotreno pz.	62

Prolunga 80x80 H80
Codice	PL8080PL
Tipo	80x80
P.V.R.	V
A cm	80
B cm	80
Ø cm	60
S cm	6.5
S1 cm
S2 cm
H cm	80
Peso Kg	375
Dim. pedana cm
Pezzi su pedana
Peso pedana Kg
Portata motrice pz.	32
Portata autotreno pz.	75
