| DEPURAZIONE | Vasca Imhoff Ø2000 |
Voce di capitolato

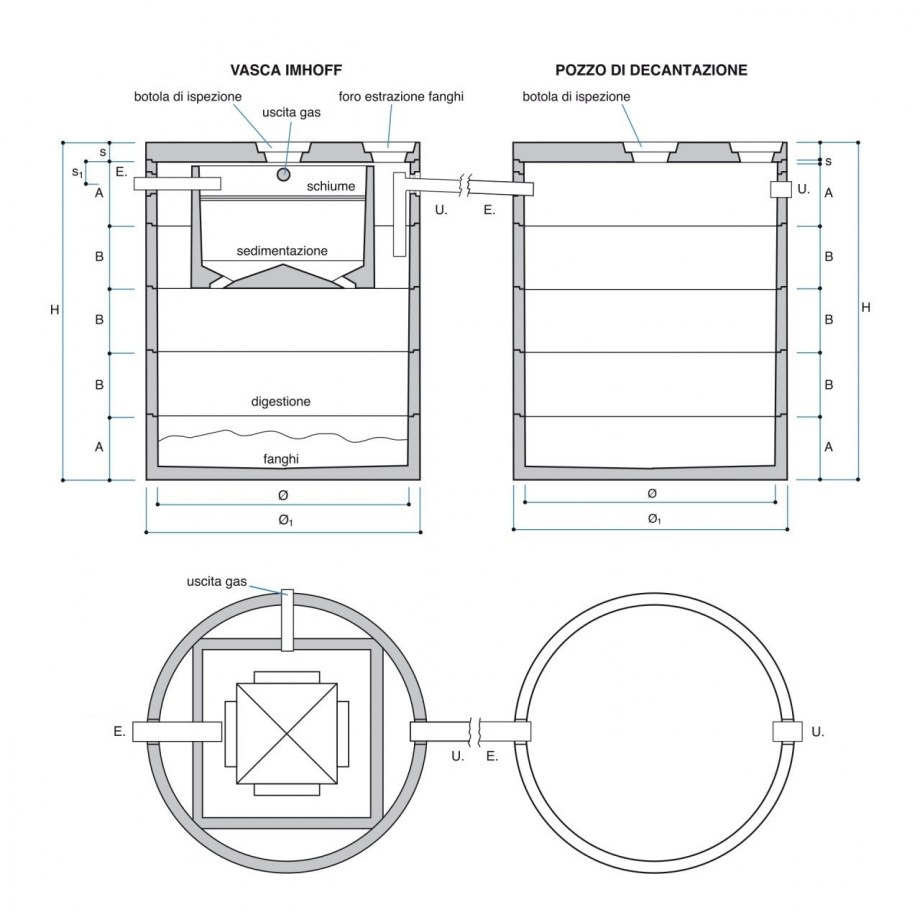

Impianto di trattamento acque reflue costituito da vasca primaria Imhoff e successivo pozzo di decantazione, realizzati entrambi con elementi prefabbricati in c.a.v. da posizionare in opera e sigillare adeguatamente per garantirne la perfetta tenuta idraulica.
La vasca Imhoff è composta da due distinti comparti:
- sedimentazione: dimensionato in modo che i liquami vi possano stazionare dalle 4 alle 6 ore con il carico di punta;
- digestione: dimensionato per una capacità di 100 litri procapite considerando almeno due estrazioni annuali dei fanghi.
| Elemento prolunga Ø2000 H50 |
| Codice | FB2020AA |
| Tipo | |
| P.V.R. | PV |
| A cm | |
| B cm | 50 |
| Ø cm | 200 |
| Ø1 cm | 216 |
| S cm | |
| S1 cm | |
| S2 cm | |
| Peso Kg | 630 |
| Portata motrice pz. | 8 |
| Portata autotreno pz. | 24 |
| Elemento campana Ø2000 H50 |
| Codice | FB2020CA |
| Tipo | |
| P.V.R. | PV |
| A cm | |
| B cm | 50 |
| Ø cm | 200 |
| Ø1 cm | 216 |
| S cm | |
| S1 cm | |
| S2 cm | |
| Peso Kg | 1,350 |
| Portata motrice pz. | 8 |
| Portata autotreno pz. | 20 |
| Elemento E.U. Ø2000 H50 |
| Codice | FB2020EU |
| Tipo | |
| P.V.R. | PV |
| A cm | 50 |
| B cm | |
| Ø cm | 200 |
| Ø1 cm | 216 |
| S cm | |
| S1 cm | 17 |
| S2 cm | |
| Peso Kg | 900 |
| Portata motrice pz. | 8 |
| Portata autotreno pz. | 24 |
| Elemento di fondo Ø2000 H50 |
| Codice | FB2020FN |
| Tipo | |
| P.V.R. | PV |
| A cm | 50 |
| B cm | |
| Ø cm | 200 |
| Ø1 cm | 216 |
| S cm | |
| S1 cm | |
| S2 cm | |
| Peso Kg | 1,300 |
| Portata motrice pz. | 8 |
| Portata autotreno pz. | 20 |
| Soletta di copertura Ø2000 sp.15 |
| Codice | FB2020SC |
| Tipo | |
| P.V.R. | PV |
| A cm | |
| B cm | |
| Ø cm | |
| Ø1 cm | 216 |
| S cm | 15 |
| S1 cm | |
| S2 cm | |
| Peso Kg | 1,170 |
| Portata motrice pz. | 10 |
| Portata autotreno pz. | 24 |
| Vasca Imhoff Ø2000 H215 (fino a 26 utenti) |
| Codice | FB2026CA |
| Tipo | VØ2000 |
| P.V.R. | PV |
| A cm | 50 |
| B cm | 50 |
| Ø cm | 200 |
| Ø1 cm | 216 |
| S cm | 15 |
| S1 cm | |
| S2 cm | 215 |
| Peso Kg | 5,335 |
| Portata motrice pz. | 2 |
| Portata autotreno pz. | 5 |
| Vasca Imhoff Ø2000 H315 (fino a 44 utenti) |
| Codice | FB2044CA |
| Tipo | VØ2000 |
| P.V.R. | PV |
| A cm | 50 |
| B cm | 50 |
| Ø cm | 200 |
| Ø1 cm | 216 |
| S cm | 15 |
| S1 cm | |
| S2 cm | 315 |
| Peso Kg | 6,865 |
| Portata motrice pz. | 1 |
| Portata autotreno pz. | 3 |
| Pozzo decantazione Ø2000 H215 (fino a 26 utenti) |
| Codice | VD2026CA |
| Tipo | PØ2000 |
| P.V.R. | PV |
| A cm | 50 |
| B cm | 50 |
| Ø cm | 200 |
| Ø1 cm | 216 |
| S cm | 15 |
| S1 cm | |
| S2 cm | 215 |
| Peso Kg | 4,340 |
| Portata motrice pz. | 2 |
| Portata autotreno pz. | 6 |
| Pozzo decantazione Ø2000 H315 (fino a 44 utenti) |
| Codice | VD2044CA |
| Tipo | PØ2000 |
| P.V.R. | PV |
| A cm | 50 |
| B cm | 50 |
| Ø cm | 200 |
| Ø1 cm | 216 |
| S cm | 15 |
| S1 cm | |
| S2 cm | 315 |
| Peso Kg | 5,600 |
| Portata motrice pz. | 1 |
| Portata autotreno pz. | 4 |
